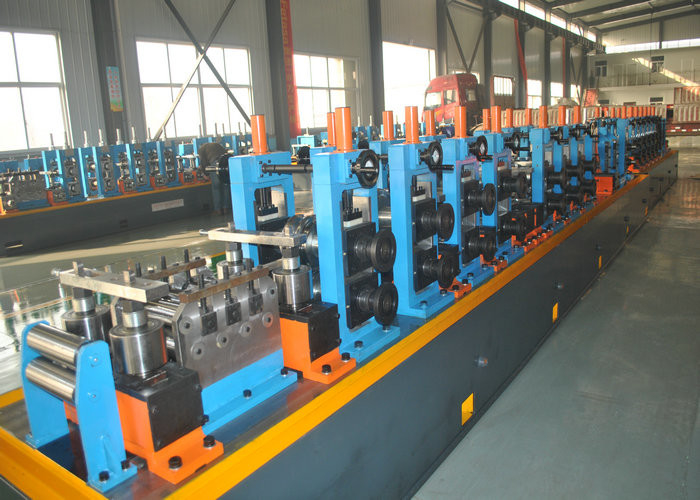

γραμμή παραγωγής σωλήνων χάλυβα/σωλήνας που κάνει τη μηχανή/τον κυλινδρικό μύλο

1.1 Εφαρμόσιμο υλικό:

(1) Ζεστή ή κρύα έλαση ταινίας χάλυβα (σύμφωνα με τις GB700-88 ή GB1591-88)

(2) Υλικό:Ατσάλι χαμηλών εκπομπών άνθρακα, ατσάλι χαμηλών κραμάτων ≤345Mpa,b≤610Mpa

(3) Το πάχος της ταινίας χάλυβα: 1,0-3,0 mm (σύμφωνα με την GB708-88)

(4) Το πλάτος της ταινίας χάλυβα: 50-200 mm

(5) Ι.Δ. σπείρας χάλυβα: 400-550 mm

(6) Ο.Δ. σπείρας χάλυβα: 800-1200 mm

(7) Μέγιστο βάρος σπείρας: 1500 kg

1.2 Περιοχή διαστάσεων των σωλήνων μεταποίησης χάλυβα:

(1) Υπερβολική δόση: 16-63 mm

(2) Μύθος τοιχώματος: 1,0-3,0 mm (ειδικοί σωλήνες τετραγωνικών διαστάσεων και ειδικών διαστάσεων ≤2,0 mm)

(3) μήκος: 4-8 μέτρα

1.3 ροή διαδικασίας προϊόντος (σωλήνων χάλυβα):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 Ταχύτητα άλεσης: 20-60 m/min

1.5 Δύναμη εξοπλισμού υψηλής συχνότητας: 200 KW

1.6 Ενημερώστε τους χρήστες για τα απαραίτητα αξεσουάρ (μόνο για αναφορά):

(1) Τοποθεσία μηχανικού εξοπλισμού: 50m x 4,5m (μήκος x πλάτος)

(2) Τοποθεσία ηλεκτρικού εξοπλισμού: 5m X 4m (μήκος X πλάτος)

(3) Βάση θεμελίωσης μηχανικής μονάδας (Βλέπε σχέδιο βάσης προμηθευτών)

(4) Δύο σύνολα ανωτάτων γερανού 10 τόνων

(5) Ηλεκτρική παροχή:

α. Κινητήρας εξοπλισμού: 75KW+11KW+5KW= 91 KW

Β. Μηχανή υψηλής συχνότητας: 200 kW
