Μηχανή Κοπής Χαλύβδινων Λωρίδων
Λύση Κοπής Μεταλλικών Φύλλων Υψηλής Απόδοσης
Υλικό:
Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα
Εξωτερική Διάμετρος Πηνίου:
<2000mm
Ταχύτητα Προϊόντος:
Μέγιστο 120m/min
Πλάτος Τελειώματος:
>60mm
Επισκόπηση Προϊόντος
Μοντέλο: SJ1600*4
Εφαρμογή: Χρησιμοποιείται κυρίως για την επεξεργασία ανοξείδωτης χαλύβδινης ταινίας/ταινίας/χαλκού
Πιστοποίηση: ISO9001:2015
Εργάσιμο Πλάτος: 400-1250mm
Πάχος: 0.3-3.0mm
Αριθμός Κοπής: 3-20
Ονομαστική Ισχύς: 250kW

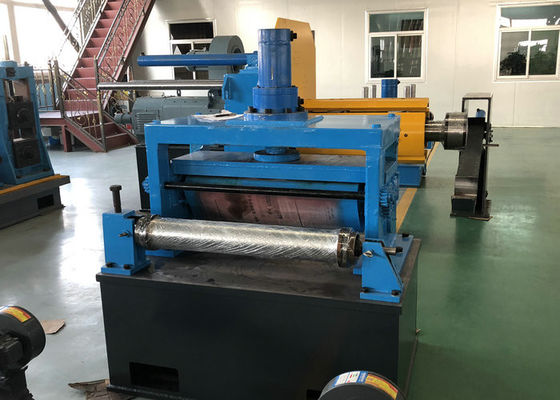

Προφίλ Μηχανής
Η μηχανή κοπής μας αποτελείται από ξετυλίκτη, τροφοδότη, κόφτη και επανατυλίκτη. Κόβει με ακρίβεια φαρδιά πηνία σε ταινίες καθορισμένου πλάτους κατά τη διεύθυνση του μήκους, οι οποίες μπορούν να χρησιμοποιηθούν για άλεση, συγκόλληση σωλήνων, διαμόρφωση κρύας κάμψης και σφράγιση ως τεμάχιο. Η μηχανή μπορεί να επεξεργαστεί διάφορα μεταλλικά πηνία αλλάζοντας διαφορετικές λεπίδες υλικού.
Διαδικασία Παραγωγής
- Φόρτωση καροτσιού πηνίου → Ξετυλίκτης → Συσκευή ισιώματος
- Κύλινδρος σύσφιξης & ισοπεδωτής & υδραυλικός ψαλίδι → Λούπα
- Πλευρικός οδηγός → Κόφτης → Πλατφόρμα μετάβασης & περιελίξεως απορριμμάτων
- Λούπα → Σταθμός τάσης → Επανατυλίκτης → Εκφόρτωση καροτσιού πηνίου
Βασικά Χαρακτηριστικά
Εφαρμογή
Χρησιμοποιείται κυρίως για την κοπή ανοξείδωτης χαλύβδινης ταινίας/ταινίας, ανθρακούχου χαλύβδινης ταινίας, χαλκού και παρόμοιων υλικών.
Λειτουργικότητα
Εκτελεί λειτουργίες ξετυλίγματος, κοπής και επανατύλιξης. Απαραίτητο για τις βιομηχανίες κοπής χάλυβα και κατασκευής σωλήνων, ιδιαίτερα για την παραγωγή πηνίων με συγκεκριμένα πλάτη για διαμήκεις ή σπειροειδείς γραμμές συγκόλλησης σωλήνων.
Ροή Διεργασίας
Τροφοδοσία → Ξετύλιγμα → Σύσφιξη και ισοπέδωση → Περιστροφική διάτμηση → Περιέλιξη απορριμμάτων → Λούπα → Τάνυση → Περιέλιξη → Εκφόρτωση
Δομή Μηχανής
- Αμαξίδιο για ξετυλίκτη
- Μονόπλευρος/διπλός ξετυλίκτης (με βάση βραχίονα στήριξης)
- Στάντ ισοπέδωσης/ισοπέδωσης + διάτμησης
- Γέφυρα λούπας
- Στάντ πλευρικού οδηγού
- Μονό/διπλό στάντ μαχαιριού κοπής
- Γέφυρα λούπας και περιελίξεως απορριμμάτων
- Στάντ μαξιλαριού τάσης
- Επανατυλίκτης
- Αμαξίδιο πηνίου για επανατυλίκτη
- Ηλεκτρικό σύστημα ελέγχου
Τεχνικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Υλικό |
Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, γαλβανισμένο χάλυβα |
| Πάχος Υλικού |
0.5-4.0mm |
| Πλάτος Υλικού |
900-1600mm |
| Εσωτερική Διάμετρος Πηνίου |
Ø508/610mm |
| Εξωτερική Διάμετρος Πηνίου |
<2000mm |
| Βάρος Πηνίου |
Μέγιστο 30Ton |
Διαθέσιμα Μοντέλα
| Μοντέλο |
Πάχος Χάλυβα |
Πλάτος Χάλυβα |
Βάρος Πηνίου |
| 3×1600mm |
0.5-3.0mm |
900-1600mm |
30 Τόνοι |
| 4×1600mm |
0.5-4.0mm |
900-1600mm |
30 Τόνοι |
| 6×1600mm |
1-6mm |
900-1600mm |
30 Τόνοι |
| 8×2000mm |
2-8mm |
900-2000mm |
35 Τόνοι |
| 10×2200mm |
3-10mm |
900-2200mm |
35 Τόνοι |
| 12×2200mm |
3-12mm |
900-2200mm |
35 Τόνοι |
| 16×2500mm |
4-16mm |
900-2500mm |
35 Τόνοι |
| 20×2500mm |
6-20mm |
900-2500mm |
35 Τόνοι |
Σημείωση: Το εύρος προϊόντων και το πάχος είναι ρυθμιζόμενα. Η ομάδα μηχανικών μας μπορεί να σχεδιάσει μηχανήματα σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
Οι Υπηρεσίες μας
Εγκατάσταση και εκπαίδευση χειριστών επί τόπου από τους μηχανικούς μας
Εγγύηση ποιότητας ενός έτους με υπηρεσία επισκευής εφ' όρου ζωής
Ολοκληρωμένη υποστήριξη πριν και μετά την πώληση
Προαιρετική μακροχρόνια μηχανική υποστήριξη (αρκετοί μήνες έως 1 έτος)
Πλήρης σχεδιασμός έργου για την παραγωγή σωλήνων από ανοξείδωτο χάλυβα/ανθρακούχο χάλυβα
Υπεύθυνοι για τη φόρτωση και τις ρυθμίσεις αποστολής
