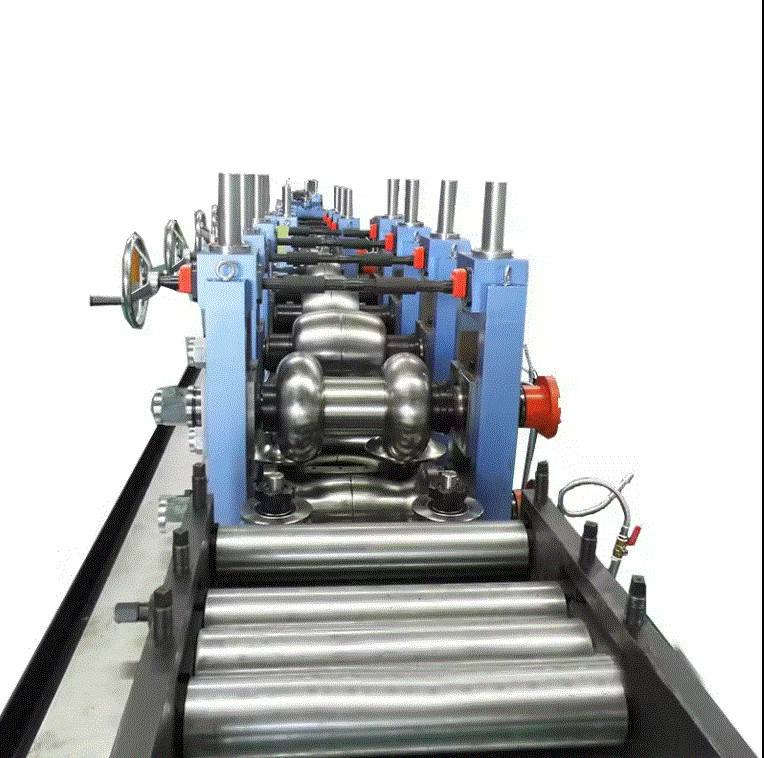

| Ονομασία του αντικειμένου: | Μηχανή κυλίνδρων για το ελατήριο σωλήνων ακριβείας και κινητήρας ελεγχόμενου τροχού | ειδική ανάγκη: | μπορεί να σχεδιάσει σύμφωνα με τον πελάτη |
|---|---|---|---|
| Υλικό: | Ατσάλινος σωλήνας, ατσάλινος σωλήνας | Ταχύτητα του προϊόντος: | Ανώτατο 120m/min |
| Διάμετρος σωλήνα: | 10 έως 50 mm | Μονάδα του σωλήνα: | 1.03.0mm |
| Επισημαίνω: | Μηχανή αλέσεως σωλήνων,μηχανή κατασκευής χαλύβδινων σωλήνων,Μηχανή κατασκευής σωλήνων από χάλυβα |
||
Σύντομη εισαγωγή
Ηλεκτρονική μηχανή κοπής χάλυβαΧρησιμοποιείται για την κοπή μεταλλικών σωλήνων αυτόματα. Μπορεί να συνειδητοποιήσει αυτόματο πρόγραμμα και αυτόματη εργασία πλέγματος CNC για οποιοδήποτε περίπλοκο συνδυασμό τύπου intertube,pipe,etc και μπορεί να κόψει οποιοδήποτε είδος ζύμωσης bevel σε μια φορά.Το προϊόν αυτό χρησιμοποιείται ευρέως στις βιομηχανίες χάλυβα, ναυπηγικής, γέφυρας και βαρέων μηχανημάτων.Είναι κατάλληλο για μεγάλες ποσότητες επαγγελματικής κοπής σωλήνων διασταύρωσης.Το υλικό κοπής: χαμηλού άνθρακα χάλυβα, ανοξείδωτο χάλυβα και μη σιδηρούχα μέταλλα, κλπ.
Χαρακτηριστικά
1Εξοπλισμένο με επαγγελματικό σύστημα ελέγχου για διάφορους τύπους κοπών, συμπεριλαμβανομένων των τσεκ, των μετρών, των σέλων, των μεταβολών της κεντρικής γραμμής, των πολλαπλών διασταυρώσεων, των υποστηρικτών αγκώνων, των τρυπών γκαζέτ, στρογγυλών, ορθογώνιων,Με το πριονιστήρα, επικαλυπτόμενες τρύπες σωλήνων, επανειλημμένες πλακέτες με αξονικές μετατοπίσεις και μετατοπίσεις βάσης ή σημείου εργασίας, , και άλλους τύπους διασταυρούμενων κοψίσεων.
2Τα ακριβή εξαρτήματα χύτευσης και οι αυστηρές διαδικασίες κατασκευής και δοκιμών εξασφαλίζουν υψηλή ακρίβεια, αξιοπιστία και αντοχή.
3Ενσωματώθηκε με εξειδικευμένες προγραμματιστικές και υπολογιστικές ενότητες για περίπλοκη κατασκευή μεγάλων ατσάλινων δομών,μπορεί να παράγει κώδικες CNC από σχέδια Auto CAD για εξοικονόμηση χρόνου χειριστών και μηχανικώνΚαι αυτές οι ενότητες είναι συμβατές με τα αρχεία IGES, DXF, SAT και STL.
4. Αυτόματο σύστημα ανίχνευσης ύψους με παροχή τροφοδοσίας αντισταθμίζει την κατακόρυφη θέση για εκτός στροφής σωλήνα.
5. 3D λειτουργική διεπαφή για εύκολη λειτουργία.
6.Εξι άξονες CNC ((Αριστερά/δεξιά, εμπρός/πίσω, επάνω/κάτω, περιστροφή, στροφή φακού, ανύψωση φακού) εκτελούν την κοπή προφίλ σωλήνα.
Τεχνικές παραμέτρους
| Διάμετρος σωλήνα κοπής (mm) | 50-630 | 60-800 | 100-1000 | 200-1250 |
| μήκος σωλήνα (mm) | 1000-12000 mm ή όπως απαιτείται. | |||
| Μέγιστη φόρτιση σωλήνων (Kg) | 2000 | 3500 | 4000 | 5000 |
| Ταχύτητα κοπής (mm/min) | 80-1800 | |||
| Δάχος κοπής (mm) | Οξυκαύσιμο:6-60mm, πλάσμα:πάνω από πηγή πλάσματος | |||
| Μέγιστη γωνία στρογγυλοποίησης πλάσματος | ≤ ± 45° | |||
| Μέγιστη γωνία στροφής της φλόγας | ≤ ± 60° | |||
| Βασικά στοιχεία | ||||
| Τεχνουργός σωλήνων | 3 σαγόνια συγκεντρωτική γροθιά | |||
| Τρόπος κοπής | Οξυβενικό καύσιμο, πλάσμα και λέιζερ | |||
| Αριθμός αξόνων ελέγχου | 2-6 | |||
| Οδηγός κινητήρα | Πανασόνικ, μηχανοκίνητος κινητήρα Mitsubishi | |||
| Κουτί ταχυτήτων | Θέμα: | |||
| Ελεγκτής CNC | Σε περίπτωση απαίτησης | |||
| Δύναμη πλάσματος | Θερμαδίνη, Κέλμπεργκ, Υπερθερμική, κλπ. | |||
| Άλλες προδιαγραφές | ||||
| Θερμοκρασία λειτουργίας | - 10°C - 45°C | |||
| Η υγρασία | < 90%, χωρίς συμπύκνωση | |||
| Περιφέρεια | Αέρας, χωρίς μεγάλη αναταραχή. | |||
| Δυναμική τάση | 3×380V±10% ή περισσότερο ανάλογα με την τοπική κατάσταση του χρήστη | |||
| Γλώσσα λειτουργίας | Αγγλικά ή κινέζικα | |||
| Επιλογές | ||||
| Τμήμα επιλογής | Συστήματα θέρμανσης και ψύξης, | |||
| Λογισμικό προγραμματισμού | ||||
| εξόρυξη σκόνης ενσωμάτωσης | ||||
Εφαρμογή
1.Κατακόλληση κυλινδρικής τρύπας διακοπής διαφόρων κατευθύνσεων και διαμέτρων στον κύριο σωλήνα για κάθετη διασταύρωση μεταξύ του κλάδου σωλήνα και του κύριου σωλήνα.
2.Κατακόλληση κυλινδρικής κοπής στο σωλήνα της μάρκας για κατακόρυφη διασταύρωση μεταξύ του σωλήνα κλάδου και του κύριου σωλήνα.
3.Κατακόμωση βελονιού στο τέλος του σωλήνα
4.Σύζευση Κόψιμο αγκώνων σε σωλήνες
5.Δόρυβος διακλαδίου Τμήμα διασταύρωσης που συνδέεται με κύριο δακτυλικό σωλήνα
6.Διαμετρική τρύπα και τρύπα κλαδί κόψιμο σε σωλήνα
7- Κόβω σωλήνες.
Οι κύριες παραμέτρους του 540 υπολογιστή ιπτάμενο πριόνι
1Διάστημα κοπής: 0,5--32 μέτρα
2. Ακριβότητα κοπής: ±3mm
3Μέγιστη συχνότητα κοπής: 10 κόψεις ανά λεπτό
4. Μέγιστη ταχύτητα: 50m/min
5Μέγιστο πάχος σωλήνων: 6 mm
6Δράση κεφαλής πριονιού: υδραυλική κίνηση (χειραγώγηση επίπεδης ώθησης)
7Δορυφορικός σφιγκτήρας: υδραυλική σφιγκτήρα.
| Υλικό: | HRC, CRC, | Τύπος κινητήρα: | Σερβοκινητήρας |
| Ταχύτητα κοπής: | Μέγιστο 50m/min | Εγγύηση: | 1 έτος |
| Στρογγυλό | 60-165 χιλιοστά | Δάχος: | 20,0-6,0 mm |
| Ακρίβεια κοπής: | ≤ ± 2 mm | Υπηρεσία μετά την πώληση: | Μηχανικοί Διαθέσιμοι για Υπηρεσία Μηχανών στο Εξωτερικό |
| Σιδερένιο Μαχαίρι: | HSS / TCT Σιδηροτροφική λεπίδα | Μέγεθος τετραγωνικού σωλήνα: |
50*50 - 150*150mm |
Σιδερένιο για σωλήνες και προφίλ:
Αυτοματοποιημένοι σωλήνες πριονίσεως inline/offline & High Production.
Σκοπές από χάλυβα υψηλής ταχύτητας ή καρβίδιο.
Υπηρετικός κινητήρας YASKAWA/SIEMENS και ηλεκτρικά ανταλλακτικά διάσημης μάρκας.
Σχεδόν κατάλληλο για διάφορα προφίλ σωλήνων.
Απομακρύνετε την δευτερογενή διατριβή ή την αποτριβή.
Χάλυβες άνθρακα, ανοξείδωτους χάλυβες, HSLA.
Μεγάλη ταχύτητα και υψηλή ακρίβεια κοπής.
