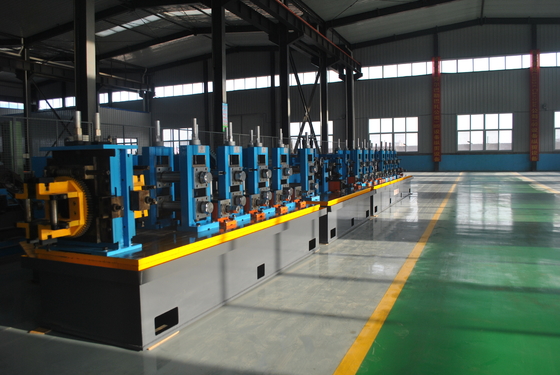

Πλήρως αυτόματη γραμμή παραγωγής σωλήνων από χάλυβα ERW που σχηματίζει απευθείας διάμετρο σωλήνων 63 mm

Πλήρως αυτόματη γραμμή παραγωγής σωλήνων από χάλυβα ERW που σχηματίζει απευθείας διάμετρο σωλήνων 63 mm

HG50 Υψηλής ακρίβειας πλήρως αυτόματη γραμμή παραγωγής χάλυβαΧρησιμοποιείται για την κατασκευή συγκολλημένου χάλυβα σωλήνα Φ21mm-Φ63mm με 0,7mm-3.0mm πάχους τοίχου, μπορεί να παράγει τετραγωνικό σωλήνα 20 * 20 - 50 * 50mm.

Μετά την απορρόφηση προηγμένης τεχνολογίας κατασκευής σωλήνων από το εξωτερικό και το εγχώριο,Η καινοτόμο σχεδιασμένη γραμμή παραγωγής μας και κάθε μονάδα της παραγωγής δεν είναι μόνο οικονομική αλλά και πρακτική..

Σύντομη εισαγωγή του εργοστασίου παραγωγής σωλήνων ERW

• Το εργοστάσιο παραγωγής σωλήνων ERW είναι μια σειρά μηχανών που κατασκευάζουν σωλήνες και σωλήνες με διαμήκη συγκόλληση και σωλήνες με ταινίες χάλυβα ορισμένου πλάτους.
• Ξεκινά με το να ξετυλίγει και να ισοπεδώνει τις σχισμένες ατσάλινες ρόδες σε ράβδους ατσάλινου.

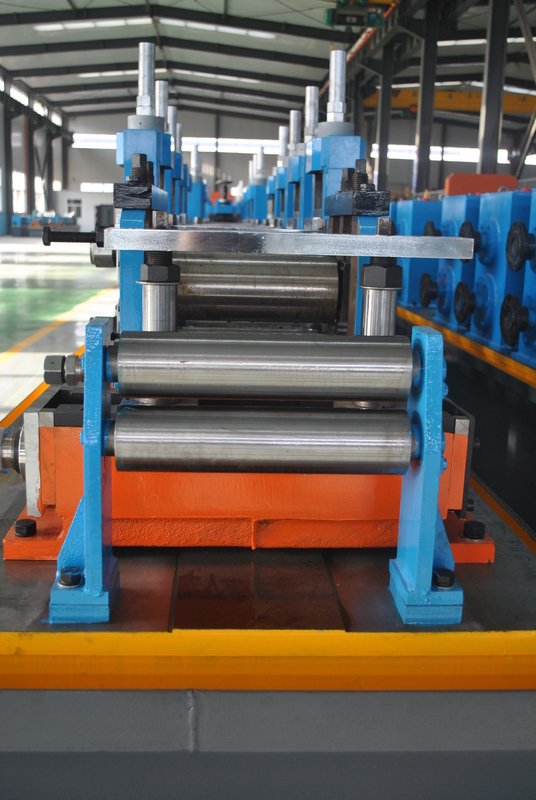

• Οι επίπεδες ταινίες χάλυβα θα εισαχθούν στη συνέχεια στη μηχανή σχηματισμού και η τροχονόμηση κυλίνδρων στη μηχανή θα κυλήσει τη ταινία σε σχήμα στρογγυλού σωλήνα.
• Στη συνέχεια, οι τυλιγμένες λωρίδες αποστέλλονται στο κουτί συγκόλλησης, όπου ο σωλήνας συγκολλείται με συγκόλληση υψηλής συχνότητας σε στερεή κατάσταση.
• Οι συγκολλημένοι σωλήνες σχηματίζονται σε αναμενόμενο σχήμα ή μέγεθος σε μια μηχανή μεγέθους.

Πλεονέκτημα προϊόντος:

1. Υψηλή ακρίβεια
   ανάμεσα σε επίπεδα κυλίνδρων 0.01, μεταξύ του πλαισίου και του διαχωρισμού διαδρόμου ≤0.02, κάθετο βαθμό πλαισίου ≤0.05, κάθε βαθμός παράλληλης κάθε πλαισίου ≤0.1Διάμετρος σωλήνα χάλυβα και στρογγυλότητα σφάλμα ≤ 0.08
2. Χρησιμοποιεί ιαπωνική τεχνολογία για να κάνει τις απαιτήσεις των ξένων πελατών που χρειάζονται την υψηλή ακρίβεια απαίτηση
3. Προγραμματισμένη χρήση του εργαλείου σκουλήκι και ρύθμιση σκουλήκι, η ακρίβεια ρύθμισης είναι υψηλή, ενέργεια με ακρίβεια
4. Η ουλή ξύρισμα μπορεί να ρυθμιστεί 3D ρύθμιση, ξύρισμα μπορεί κατά μήκος του ατσάλινου κύκλου ± 20 ° περιστροφή.
5. Το στρογγυλό τετράγωνο είναι το τετράγωνο τουρκικού κεφαλιού, μπορεί να μειώσει το βάρος του καλούπιου, σχηματίζοντας σταθερή, ομοιόμορφη γωνία R.
6. Ανέβασε το επίπεδο του άξονα αυξήστε το νάιλον, μειώστε την πρόσκρουση στον άξονα και το ρουλέν.

Διαδικασία παραγωγής

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Προδιαγραφές:

1. Πρωτοϋλικά

2. Περιοχή παραγωγής:

3Χ.Φ. Γουέλντερ:GGP200Kw Υψηλής συχνότητας συγκόλληση στερεών στοιχείων

4Ταχύτητα γραμμής:Μέγιστο.100m/min

5μήκος του σωλήνα: 6-12m

6Ακρίβεια κοπής:±3 mm

7.Ηλεκτρική εγκατεστημένη ισχύς:Περίπου 400KW

8Μέγεθος ολόκληρης της γραμμής:περίπου 50X5m

Ως πιστοποιημένος κατασκευαστής και προμηθευτής μηχανών κατασκευής σωλήνων CE & ISO9001: 2008 στην Κίνα.Μέρκο, Καζακστάν, Ουζμπεκιστάν, Τατζικιστάν, Συρία, Ιράν, Ιράκ, Μεξικό, Σρι Λάνκα, Πακιστάν, Ταϊλάνδη, Βιετνάμ και άλλες πάνω από 30 χώρες.

Αν σας ενδιαφέρει κάτι εδώ, μην διστάσετε, είμαστε εδώ για να σας βοηθήσουμε.
