Μηχανή διακοπής γραμμής 25 λωρίδων, μηχανή διακοπής χαλυβουργικών φύλλων με έλεγχο PLC
Προδιαγραφές προϊόντος
| Ειδικότητα |
Αξία |
| Υλικό |
Χρυσόχρωμο χάλυβα |
| Τετάρτη |
220/380/415/420/440V |
| Εγγύηση |
1 έτος |
| Υλικό λεπίδας |
SKD11 |
| Ανεπάρκεια πλάτους |
+/- 0,05 mm |
| Έλεγχος |
ΠΛΚ |
| Υπηρεσία μετά την πώληση |
Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Μέγιστο. |
25 λωρίδες |
| Βάρος της τροχιάς |
15 τόνους το πολύ. |
| Χρώμα |
Μπλε |

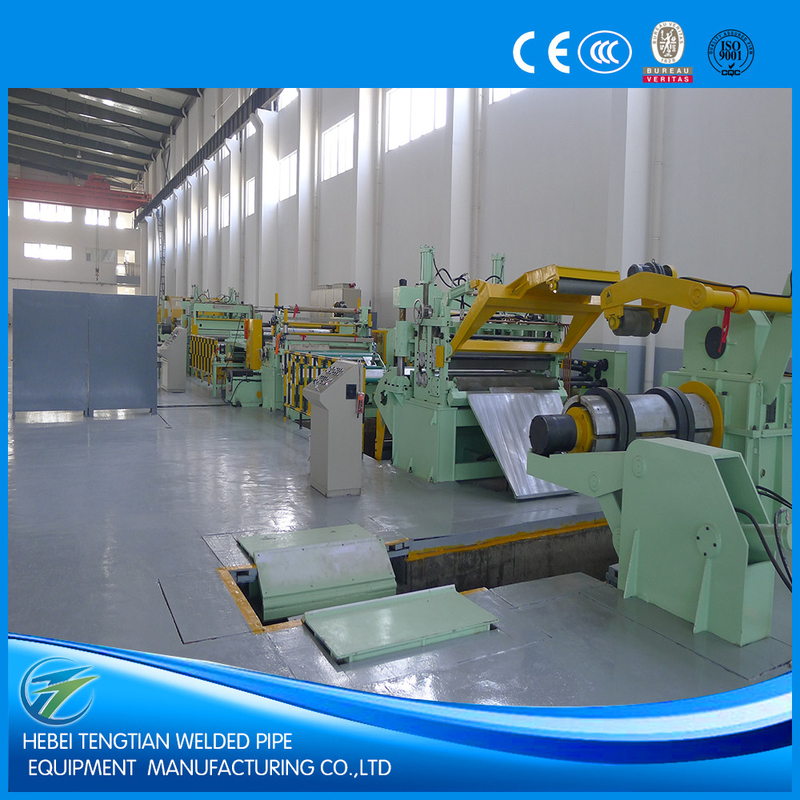

Μηχανή κοπής φύλλων υψηλής ακρίβειας υψηλής ταχύτητας με έλεγχο PLC HRC
Αυτή η γραμμή κοπής λεπτών φύλλων, που ονομάζεται επίσης metal coil slitter, είναι μια γραμμή παραγωγής που έχει σχεδιαστεί για τη διάσπαση κύκλων κύκλων σε μικρότερα κύκλα συγκεκριμένου πλάτους.Επενδύσεις με μόνο μανδύα, τροφοδοσία και φτυάρισμα από την άκρη του κυλίνδρου, διπλή τροφοδοσία από τσιμπήματα κυλίνδρων, ισοπεδώνωση με τρεις κυλίνδρους, κοπή από την άκρη, ευθυγράμμιση λωρίδας, κοπή δίσκου, κυλίνδρωση απορριμμάτων, συσσωρευτής οπών, προ-διαχωρητή, σφίξιμο,αποσύνδεση, περιστροφή κάτω αυτοκίνητο, υδραυλικό έλεγχο, και ηλεκτρικό έλεγχο.
Βασικά χαρακτηριστικά
- Προσαρμοσμένες γραμμές παραγωγής, προσαρμοσμένες στις απαιτήσεις του πελάτη
- Ευέλικτη διαμόρφωση με επιλογές ξετυλίγματος με ένα ή δύο μανδύες
- Έλεγχος ακρίβειας για την κεντρική γραμμή, τα εξαρτήματα κοπής και την ανάκαμψη
- Μέτρα προστασίας επιφάνειας για περιτυλίγματα από ανοξείδωτο χάλυβα, γαλβανισμένο χάλυβα και έγχρωμο χάλυβα
- Προηγμένος σχεδιασμός και παραγωγή υδραυλικών συστημάτων
- Υψηλής ποιότητας εξαρτήματα από επιλεγμένους προμηθευτές
- Σκληρός έλεγχος ποιότητας καθ 'όλη τη διάρκεια της διαδικασίας παραγωγής
- Ανταγωνιστική τιμολόγηση μέσω αποτελεσματικής διαχείρισης του κόστους παραγωγής
- Επιλογή για κινητήρα εναλλασσόμενου ή συνεχούς ρεύματος (συνήθως κινητήρας συνεχούς ρεύματος με κινητήρα συνεχούς ρεύματος Eurotherm 590)
- Πλήρης εξοπλισμός ασφάλειας, συμπεριλαμβανομένης της διακοπής έκτακτης ανάγκης
Εργασιακή διαδικασία
Εφοδιασμός με περιστροφή → Αποσύνδεση με διπλή μανδύλα → Τροφοδότηση με κεφαλή περιστροφής, πίεση και φτυάρισμα → Τροφοδότηση με διπλή ρόλη, five-roller leveling → End-cutting → Hole Accumulator(1) → Strip-aligning → Disc shearing → Scrap reeling → Hole Accumulator(2) → Pre-separator/Tensioner/length-measuring roller → Recoiling/Coils press & separator → Coils-discharging → Hydraulic control → Electric control
Τεχνικές παραμέτρους
Υλικό:Χάλυβας άνθρακα, ανοξείδωτου χάλυβα, επικαλυμμένη πλάκα, χρωματιστή πλάκα χάλυβα
Δάχος ταινίας:0.3-3 mm
Μέγιστο πλάτος λωρίδας:1300 χιλιοστά
Διάμετροι τροχιάς:Εσωτερική διάμετρος ≥ Φ508 mm, εξωτερική διάμετρος Φ1800 mm
Μέγιστο βάρος της τροχιάς:15000Kg
Μηχανή σχιστήρα:75 kW κινητήρας συνεχούς ρεύματος
Άξονας διαχωρισμού:Φ205 x 1400mm
Δίσκοι μαχαιριών:ID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Διαχωριστικός δίσκος:ID75 x OD180mm x 6mm, 65Mn
Κλειδί επανέκλισης:Φ508 x 1400mm
Μηχανή ανατροχιάσεως:110 kW κινητήρας συνεχούς ρεύματος
Ηλεκτρικό σύστημα ελέγχου:Κεφαλαίο οδηγού Eurotherm 590 συνεχούς ρεύματος συν πίνακες ελέγχου
Ταχύτητα διακοπής:Μέγιστο 100m/min, ρυθμιζόμενο
Προδιαγραφές μοντέλου
| Σχήμα |
Δάχος |
Διάμετρο |
Βάρος της τροχιάς |
Τελειωμένο πλάτος σχισμής |
Μέγιστη ταχύτητα κοπής |
| JY-1 x 600 |
0.2-1mm |
100-600 χιλιοστά |
Μέγιστο 8T |
Min. 20mm |
120m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300 χιλιοστά |
Μέγιστο 15T |
Min. 25mm |
150m/min |
| JY-3 x 1600 |
0.3-3mm |
500-1600 mm |
Μέγιστο 20T |
Min 25 mm |
120m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600 mm |
Μέγιστο 30T |
Min 30 mm |
120m/min |
Σημείωση: Τα δεδομένα στον πίνακα είναι μόνο για αναφορά.
Οι μηχανές κοπής χάλυβα υψηλής ακρίβειας με έλεγχο PLC είναι προσαρμοσμένες για να καλύπτουν τις ειδικές απαιτήσεις κάθε πελάτη.Δώστε μας τις παραμέτρους σας και θα σχεδιάσουμε μια κατάλληλη λύση εξοπλισμού μηχανών για τις ανάγκες σας.
