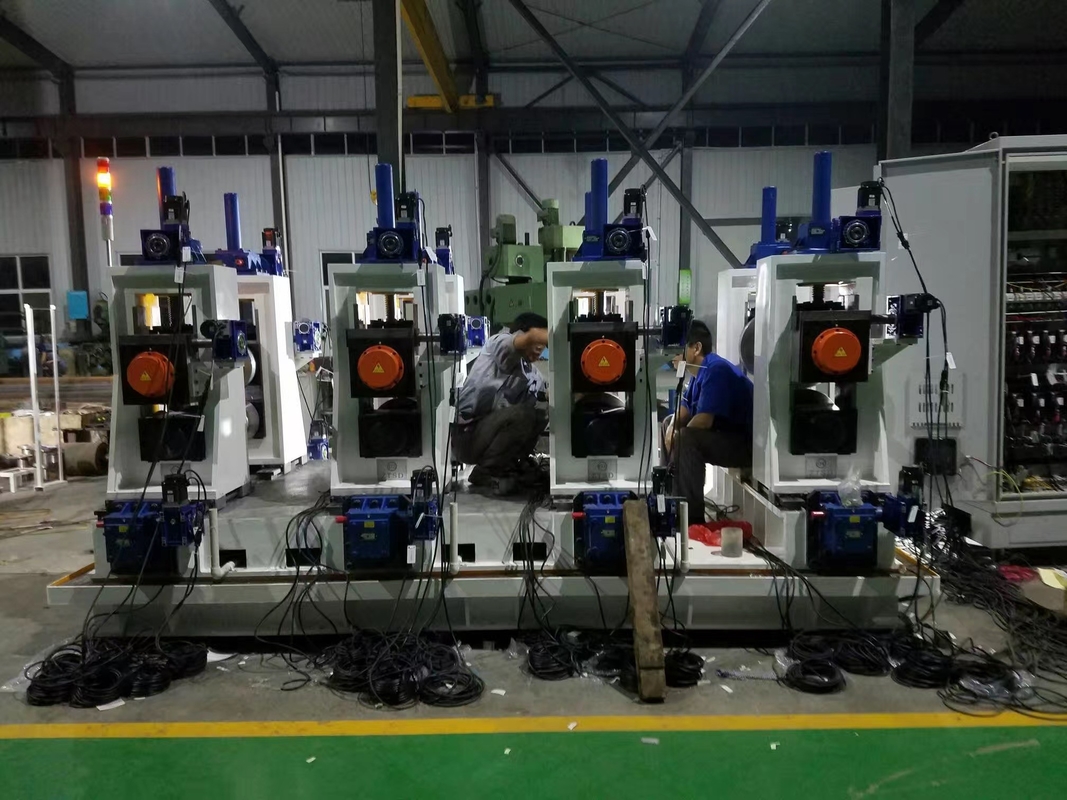

Μηχανή φρεναρίσματος γαλβανισμένων σωλήνων από χάλυβα 100m / min Speed Square Tube Mill

Μηχανή φρεναρίσματος γαλβανισμένων σωλήνων από χάλυβα 100m / min Speed Square Tube Mill

Διαδικασία παραγωγής

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Προδιαγραφές:

Πρωτοϋλικά:Χαμηλό άνθρακα και χαμηλό κράμα χάλυβα κατασκευής,σb≤580Mpa σs≤380Mpa
Διάμετρος ταινίας από χάλυβα:320-800 mm
Μονάδα από χάλυβα:30,0-12,7 mm
Εσωτερική διάμετρος ταινίας από χάλυβα:φ480-580 χιλιοστά
Εξωτερική διάμετρος ταινίας από χάλυβα:φ800-1800 χιλιοστά
Βάρος σπείρας από χάλυβα (μέγιστο):12 τόνους
Πρωτεΐνες για την κατηγορία χάλυβα:Q195-Q345,SPHC
Πρότυπα ποιότητας πρώτων υλών::Κυρίως στα πρότυπα GB, μέρη με JIS,ΔΙΝ
Δάχος ((Μαξ):50,0 mm,πάχος 1,5 mm
βασικές προδιαγραφές προϊόντος
Τετράγωνος σωλήνας 80×80 ̇200×200 ((οποιοδήποτε μέγεθος σε αυτό το εύρος)
Στρογγυλοειδής 80×120-120×280 (οποιοδήποτε μέγεθος σε αυτό το εύρος), ορθογώνιο σωλήνα όλα υιοθετούν κάθετο τύπο σχηματισμού
Δάχος τοίχου:3.0-12.7mm
Διάρκεια:4-12 μέτρα
Κατεύθυνση τροφοδοσίας μονάδας:αριστερά ή δεξιά (πρόσωπο της πλευράς λειτουργίας)
Υψόμετρος τροχιάς:+900 χιλιοστά
Ταχύτητα σχηματισμού:10-40m/min
Κεντρικός κινητήρας:Μηχανή μετατροπής συχνότητας 22KW × 2 φορές ανά στάση

Περιγραφή του εξοπλισμού

80x80mm Πλήρως αυτόματο Μεγάλη ακρίβεια απευθείας σε τετραγωνικό ατμόσφαιρο με πάχος 4,0mm
είναι η πρώτηΠλήρως αυτόματη κατασκευή σωλήνωνΜηχανή στην ΚίναΓια να ανταποκριθεί στις απαιτήσεις της διεθνούς αγοράς, σύμφωνα με την εταιρεία μας μονάδα σειράς LW σε συνδυασμό με την τεχνολογία σχηματισμού FF, ανέπτυξε τον αυτόματο τετράγωνο και ορθογώνιο εξοπλισμό σωλήνα.Η μηχανή κατασκευής σωλήνων μπορεί να παράγει μια ορισμένη προδιαγραφή του ανοίγματος κρύο κάμψη χάλυβαΗ μηχανή κατασκευής χάλυβα χρησιμοποιείται για την κλιμάκωση για την κοπή των χάλυβα σωλήνων, το επίπεδο της τομής από, ομαλή,Χωρίς μύτη, κλίμακα με υψηλή ακρίβεια.

Η μηχανή σωλήνων

1. Σε πολύ σύντομο χρονικό διάστημα για να ολοκληρώσει τη ρύθμιση του ρολ
2. που παράγουν τις διάφορες προδιαγραφές του σωλήνα, χρειάζεται μόνο να ρυθμίσει
3. μείωση του αριθμού των εργαζομένων, μείωση του κόστους εργασίας
4. βελτιώσει τη διάρκεια ζωής του εξοπλισμού.
5Η μηχανή μπορεί να επισκευαστεί μόνη της.

Η μηχανή παραγωγής σωλήνων συγκόλλησης αποτελείται από τα ακόλουθα μέρη:

1Τμήματα σχηματισμού: Αποτελείται από επτά πλαίσια οριζόντιων ράβδων κυλίνδρων, τέσσερις ράβδους κενών κυλίνδρων, τέσσερις ράβδους κάθετων ράβδων κυλίνδρων και ένα ράβδος τροφοδοσίας
2- Μέρη συγκόλλησης: αποτελείται από συγκόλληση πέντε κυλίνδρων από κυλίνδρους εκτόξευσης, δύο πλαισίων από ράφι για ξύρισμα και ένα πλαισίιο από ράφι γυάλωσης
3. Τμήματα οξείας: αποτελείται από τέσσερα πλαίσια από τέσσερα ράφια κυλίνδρων
4Ηλεκτρικό μέρος ελέγχου: ελέγχεται από πλεονεκτήματα ελέγχου PLC
