2018 Νέα υψηλής ποιότητας υψηλής ταχύτητας αυτόματη μίνι τσιμεντωμένο και χάλυβα κοπής γραμμής μηχανή για την τιμή άκρη ταινία
Εισαγωγή:
Η γραμμή κοπής πάχους πλάκας σε μήκος μπορεί να ανταποκριθεί στο αίτημα του πελάτη για μέγιστη ταχύτητα γραμμής 20m/min με το ξετυλίξιμο και την ισοπέδωση μιας λωρίδας κυλίνδρων, και στη συνέχεια με το κούρεμα της ισοπεδωμένης επίπεδης λωρίδας σε ορισμένο μήκος φύλλων.
Η γραμμή κοπής σε μήκος (μηχανή γραμμής CTL πλάκας) έχει μια μηχανή προ-επίπεδο και μια μηχανή λεπτής επιπέδου που κινούνται από κινητήρες συνεχούς ρεύματος ή εναλλασσόμενου ρεύματος, και η σταθεροποίηση μήκους γίνεται με κωδικοποιητή, το στυλ κοπής είναι stop-shear.

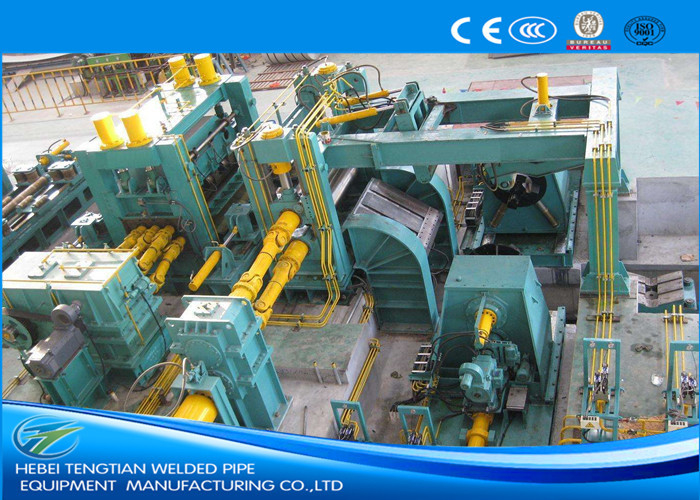

Η γραμμή κόψιμο πάχους πλάκας σε μήκος αποτελείται από: τροχό φορτίου κυλίνδρων, διπλό-αρχίδα decoller, Portal-τυπο καθοδήγηση κεφαλής κυλίνδρων, πρέσα και εξοπλισμό φτυάρισμα, τσιμπήματος τροφοδοσίας & προ-επίπεδο, μεταφοράς τραπέζι,(πλευρός οδηγός)Τεχνουργήματα για την αποστολή τελικών φύλλων, κωδικοποιητής σταθεροποίησης μήκους, υδραυλική μηχανή κοπής,Εξοπλισμός αποστολής τραπεζών και πλακών, πνευματικά στοιβάζοντας τραπέζι, υδραυλικό σύστημα, ηλεκτρικό σύστημα ελέγχου, κλπ.
Η γραμμή κοπής πάχους πλάκας σε μήκος (μηχανή γραμμής πλάκας CTL) ταιριάζει σε σπείρες χάλυβα με πάχος: (3~12mm, 4~16mm, 5-20mm) και μεταβλητό πλάτος,και το μήκος των τελικών φύλλων εξαρτώνται από τις πρακτικές ανάγκες του πελάτη.
Πλεονεκτήματα & Χαρακτηριστικά της μηχανής κοπής κυλίνδρων μας:
1Η ταχύτητα της γραμμής μπορεί να φθάσει τα 20m/min, 4-5pcs/min 2000mm μήκος φύλλα κατά μέσο όρο.
Ακριβότητα επιπέδου: ±1,5 mm/m2
Ακριβότητα μήκους φύλλου: ±0,5 mm/m
Ακριβότητα διαγώνου μήκους φύλλου: ±1 mm/m
2Το βάρος των παχιάς πλάκας κυλίνδρων είναι βαρύς έως 30T, 35T ή 40T, διπλός κώνης decoller είναι κατάλληλος.
3Ο ισχυρός ανοίκτης κεφαλής κυλίνδρου με στυλ πύλης, συμπεριλαμβανομένου του οδηγού κεφαλής κυλίνδρου, του πιεστή και του φτυάριου, μπορεί να εξασφαλίσει ότι η αποσύνδεση γίνεται ομαλά.
4Για την κατασκευή επίπεδων φύλλων χάλυβα, η διάμετρος των κυλίνδρων ισοπέδωσης πρέπει να είναι επιστημονικά κατάλληλη.επιβεβαιώνουμε τη διάμετρο των κυλίνδρων ισοπέδωσης από πραγματικές εμπειρίες και μηχανικούς υπολογισμούς κατά την επεξεργασία της γραμμής κοπής πλάκας σε μήκος.
5Οι εφεδρικοί κυλίνδροι που είναι εγκατεστημένοι σε εφεδρικό ράφι μπορούν να υποστηρίξουν σφιχτά τους κυλίνδρους ισοπέδωσης για να διασφαλίσουν ότι δεν υπάρχει παραμόρφωση των κυλίνδρων ισοπέδωσης κατά την ισοπέδωση.
6Η διπλή ισοπέδωση είναι τοποθετημένη στη γραμμή κόψιμου μήκους της παχιάς πλάκας, ώστε να εξασφαλίζεται καλό αποτέλεσμα ισοπέδωσης.
Ο πελάτης μπορεί να επιλέξει να συμπεριλάβει ένα trimmer άκρων, για να κόψει τις άχρηστες άκρες.
7Ο εξοπλισμός αποστολής των τελικών φύλλων αποστέλλει τα τελικά φύλλα σε ένα πνευματικό τραπέζι συσκευασίας.
8Υιοθετούμε εξαρτήματα καλής ποιότητας για την μηχανή γραμμής πλάκας CTL που προμηθεύονται από γνωστή εταιρεία μάρκας, π.χ. έλεγχο Mitsubishi PLC, υδραυλικά εξαρτήματα Yuken/Fuxin, ρουλεμάν HRB/ZWZ/SKF, κλπ.
Η λεπτομερή προδιαγραφή ως εξής:
Μηχανή γραμμής CTL πλάκας Δυνατότητα ταινίας: 4~16mm
Διάμετρος λωρίδας: 500~1500mm/800-2000mm/1100-2500mm
Φ220mm, 11pcs
Υλικό κυλίνδρου ισοπέδωσης: 40Cr, HRC54-55
Μηχανή γραμμής CTL πλάκας Δύναμη ισοπέδωσης: κινητήρας συνεχούς ρεύματος 160 kW + ρυθμιστής ταχύτητας Eurotherm 590 DC.
Ταχύτητα κοπής: (0~20) m/min, ρυθμιζόμενη
Πρότυπο προδιαγραφών μηχανής κοπής κυλίνδρων:
| Σχήμα |
πάχος |
πλάτος |
Διάρκεια |
Ταχύτητα ισοπέδωσης |
| CTL-12 x 1600 |
3.-12mm |
600-1600 χιλιοστά |
ρυθμιζόμενο |
Μέγιστο 20m/min |
| CTL-16 x 1800 |
4-16 χιλιοστά |
1000-1800 χιλιοστά |
ρυθμιζόμενο |
Μέγιστο 20m/min |
| CTL-20 X 2000 |
5-20 mm |
1000-2000 χιλιοστά |
ρυθμιζόμενο |
Μέγιστο 20m/min |
| Σημείωση: Τα δεδομένα στο έντυπο μόνο ως αναφορά σύμφωνα με γενικές περιοχές, πάντα σχεδιάζουμε και να κάνει κάθε παχιά πλάκα κοπή σε μήκος γραμμή,μηχανή γραμμής CTL πλάκας σύμφωνα με τις ειδικές απαιτήσεις κάθε πελάτη, έτσι ώστε κάθε πελάτης να μπορεί να αγοράσει τη δική του γραμμή από εμάς. |
