Υλικό: | HRC, κέντρο ανίχνευσης και ελέγχου, γαλβανισμένο φύλλο χάλυβα | Τάση: | 220/380/415/420/440V |
---|---|---|---|
Ταχύτητα μύλων: | Ανώτατο 60m/min | Εγγύηση: | 1 έτος |
Υλικό blade: | SKD11 | Ανοχή πλάτους: | +/--0.05MM |
ελέγχου: | PLC | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό |
Μέγιστο που σκίζει τις λουρίδες: | 25 λουρίδες | Βάρος σπειρών: | 30 τόνοι μεγίστων. |
Υψηλό φως: | Κοπής Machine Line,slitter μετάλλων φύλλων μηχανή |

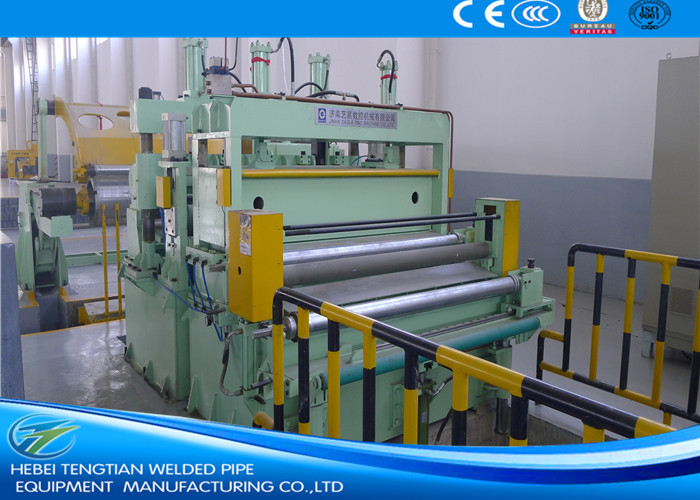

ZJ- (πλήρης αυτόματη υψηλή ακρίβεια 2~8) ×1800mm καυτή - κυλημένη σπείρα χάλυβα που σκίζει τη μηχανή
Εισαγωγή:
Η ικανότητα της μέσης παχιάς σπείρας χάλυβα που σκίζει τη γραμμή χρησιμοποιείται κυρίως για να σκίσει τις σπείρες χάλυβα του πάχους 0.6~5 χιλ., 1~6 χιλ., 28mm ή 3~10mm. Και για το χάλυβα κουλουριάζει με το πλάτος: 600~1600 χιλ., 800~1800mm ή 800~2000mm στις στενότερες σπείρες μωρών. Αυτό το slitter χάλυβα χρησιμοποιείται ευρέως για τις σπείρες λουρίδων χάλυβα παρουσιάσεων αποδείξεων για τον κρύο κυλώντας μύλο, τον ενωμένο στενά μύλο σωλήνων, το ρόλο διαμορφώνοντας τη μηχανή, κ.λπ.
Πλεονεκτήματα & χαρακτηριστικά:
1. Το βάρος των μέσων παχιών σπειρών χάλυβα συνήθως με το βάρος μέχρι για 30Tons, σε αυτήν την περίπτωση, διπλό mandrel uncoiler είναι απαραίτητο για να φορτώσει τις τόσο βαριές σπείρες. Διπλό mandrel decoiler μπορεί να γίνει σε τρία βήματα αντίστοιχα για τρία είδη εσωτερικών σπειρών Φ508mm, Φ610mm, Φ760mm διαμέτρων διεθνών προτύπων. Συγχρόνως, διπλό mandrel decoiler μπορεί καμένος για να είναι διπλοί κώνοι χωρίς βήματα που μπορούν να υποστηρίξουν και decoil ένα ευρύ φάσμα των διαφορετικών σπειρών ταυτότητας από Φ480-800mm για τον ειδικό χάλυβα που σκίζει τη μηχανή.
Διαδικασία εργασίας:
Σπείρα-επικεφαλής-σίτιση, Τύπος & να φτυαρίσει σπείρα-φόρτωσης — διπλός-mandrel uncoiler — — σίτιση τσιμπήματος διπλός-κυλίνδρων, ισοπέδωση πέντε-κυλίνδρων — τέλος-που κόβει — συσσωρευτής τρυπών (1) — λουρίδα-ευθυγραμμίζοντας — κουρά δίσκων — το απόρριμα που τυλίγει — συσσωρευτής τρυπών (2) — Pre-separator/Tensioner/μήκος-που μετρά τον κύλινδρο — η οπισθοχώρηση/οι σπείρες πιέζει & διαχωριστής — σπείρα-που απαλλάσσει — υδραυλικός έλεγχος — τον ηλεκτρικό έλεγχο
Κύρια τεχνική παράμετρος
Σπείρες εισαγωγής: χάλυβας άνθρακα, χάλυβας χρώματος, γαλβανισμένοι χάλυβας και κ.λπ.
Πάχος λουρίδων: (2~8) χιλ.
Πλάτος λουρίδων: 600~1800 χιλ.
Εσωτερική διάμετρος των σπειρών: ≥Φ508mm
Max.outer διάμετρος των σπειρών: Φ2100mm
Χάλυβας που σκίζει το βάρος μηχανών Max.coil: 35000kgs
Slitter χάλυβα άξονας: Φ280 Χ 1850mm
Σχισμή της μηχανής: 132KW ΣΥΝΕΧΗΣ μηχανή
Υλικό του κόπτη δίσκων: 6CrW2Si, HRC56°~58°
Οπισθοχωρώντας άξονας: Φ508×1900mm
Χάλυβας που σκίζει την οπισθοχωρώντας μηχανή μηχανών: 160KW ΣΥΝΕΧΗΣ μηχανή.
Σχισμή της ταχύτητας: (0~80) m/min, διευθετήσιμα
Πλεονεκτήματα & χαρακτηριστικά της σπείρας μας που σκίζει τη μηχανή:
1. Κάθε γραμμή παραγωγής (λεπτό φύλλο που σκίζει τη γραμμή) σχεδιάζεται και γίνεται αυστηρά σύμφωνα με τις απαιτήσεις πελατών. Όχι μόνο αυτό, οι μηχανικοί μας σκέφτεται προσεκτικά στα παπούτσια του πελάτη, σιγουρεμένος ολόκληρο slitter σπειρών μετάλλων για να είναι συμπαγές, ομαλό, στερεό και εύκολο να λειτουργηθεί.
2. Υπάρχουν ένας ή δύο συσσωρευτές τρυπών στη μέση παχιά σπείρα που σκίζει τη γραμμή, η οποία εξαρτάται από το ελάχιστο πάχος, σκίζοντας την ταχύτητα, τους παράγοντες κ.λπ. Ένας συσσωρευτής κοιλωμάτων βρίσκεται πάντα μετά από slitter και πριν από tensioner.
3. Σύμφωνα με τις λειτουργίες & το αίτημα στερεότητας κάθε slitter χάλυβα μονάδας, υιοθετούμε την κατάλληλη δομή και χρησιμοποιούμε κατάλληλο και αρκετό υλικό να κάνουμε κάθε χάλυβα να κουλουριάσει τη σχισμή της μονάδας γραμμών.
4. Τα καλά υλικά και ακριβή μεγέθη των μαχαιριών δίσκων, των πλήκτρων διαστήματος και των λαστιχένιων δαχτυλιδιών στη σχισμή του άξονα για το χάλυβά μας που σκίζει τη μηχανή δεν μπορούν να σιγουρευτούν το μικρό σάλιασμα, το μικρό κύρτωμα (±0.10mm/m), κανένα stickiness στα μαχαίρια και το ακριβές πλάτος σχισμών (+/--0.05mm).
5. Reeler απορρίματος ακρών slitter χάλυβά μας των χρήσεων κλείνει τη μηχανή, σιγουρεμένος ομοιόμορφα και συγχρόνως απορρίματα ακρών αέρα επάνω.
6. Να αλλάξει γρήγορο, διπλό slitter χάλυβα μαχαιριών δίσκων μπορεί να επιλεχτεί. Όταν ένας χάλυβας που σκίζει τη μηχανή λειτουργεί, οι εργαζόμενοι μπορούν να εγκαταστήσουν τα μαχαίρια άλλο slitter, κατόπιν ακριβώς θέσεις ανταλλαγής της σπείρας χάλυβα δύο που σκίζει τη γραμμή για να συνεχίσουν την εργασία.
7. Οι διπλοί κύλινδροι Τύπου εγκαθίστανται σε κάθε εξοπλισμό sequently μετά από κάθε συσσωρευτή τρυπών, σε περίπτωση που το κεφάλι λουρίδων εμπίπτει στην τρύπα ταΐζοντας το κεφάλι λουρίδων μέσω της σπείρας χάλυβα που σκίζει τη γραμμή.
8. Οι σπείρες που χωρίζουν & που πιέζουν το υποστήριγμα εγκαθίστανται στο recoiler, που οδηγούνται υδραυλικά, τον Τύπο στον οπισθοχωρώντας φραγμό σφιχτά και αυτόματα κίνηση επάνω ενώ η οπισθοχωρώντας διάμετρος γίνεται μεγαλύτερη.
Η σχισμή της μηχανής γραμμών είναι συνήθως προσαρμόζεται σύμφωνα με τις απαιτήσεις του πελάτη, εφ' όσον παρέχετε τις παραμέτρους και τις απαιτήσεις για μας, και έπειτα σχεδιάσαμε για σας ένα κατάλληλο σχέδιο εξοπλισμού μηχανημάτων.
Πληροφορίες λεπτομέρειας Slitter χάλυβα:
Πρότυπο | Πάχος | Πλάτος | Βάρος σπειρών | Τελειωμένο πλάτος σχισμών | Max που σκίζει την ταχύτητα |
Zj-5 X 1500 | 0.65mm | 5001500mm | Ανώτατο 30T | Λεπτό 40mm | 80m/min |
Zj-6 X 1600 | 16mm | 6001600mm | Ανώτατο 30T | Λεπτό 50mm | 70m/min |
Zj-8 X 1800 | 28mm | 6001800mm | Ανώτατο 35T | Λ. 50mm | 80m/min |
Zj-10 X 2000 | 310mm | 8002000mm | Ανώτατο 35T | Λ. 60mm | 60m/min |
Σημείωση: Τα στοιχεία στη μορφή ακριβώς ως αναφορά σύμφωνα με τις γενικές σειρές, σχεδιάζουμε πάντα και κάνουμε κάθε χάλυβα που σκίζει τη μηχανή σύμφωνα με τις συγκεκριμένες απαιτήσεις κάθε πελάτη, έτσι κάθε πελάτης μπορεί να αγοράσει την καλά-ικανοποιημένη γραμμή του από μας. |
