Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | Hg 20 | Παραγωγή: | Στρογγυλός σωλήνας και τετραγωνικός σωλήνας |
---|---|---|---|
Χαρακτηριστικό γνώρισμα: | Υψηλή ακρίβεια | Όνομα: | Ενωμένος στενά μύλος σωλήνων |
Άλλος σωλήνας: | τετραγωνικός σωλήνας και ορθογώνιος σωλήνας | Ανώτατο μέγεθος: | 1020mm |
Πάχος: | 1.02.5mm | Μήκος: | 612m |
Κύλινδροι: | Περιλάβετε | ||
Υψηλό φως: | Μύλος συγκολλημένος σωλήνας 20 mm,μύλος στρογγυλού συγκολλημένου σωλήνων cs,μύλος συγκολλημένος σωλήνας διαμέτρου 20 mm |
Μηχανή Γενική Εισαγωγή

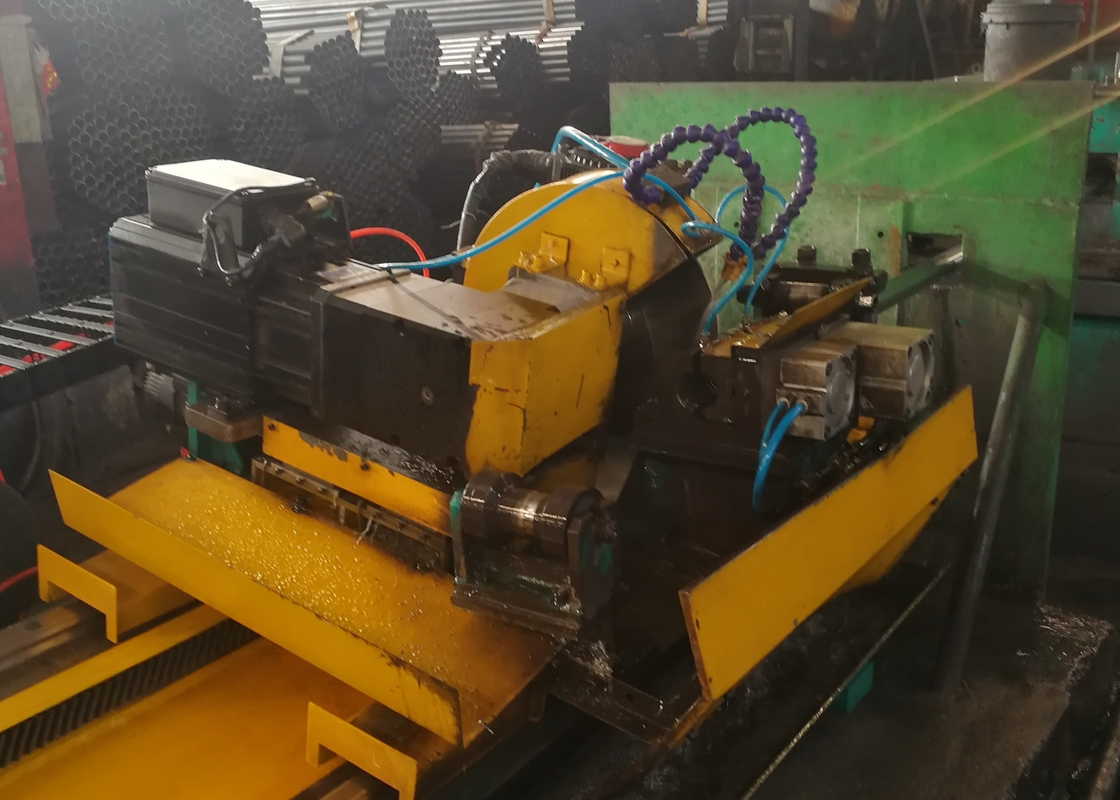

Η γραμμή παραγωγής συγκολλημένων σωλήνων υψηλής συχνότητας HG 20 έχει σχεδιαστεί για την παραγωγή συγκολλημένων στρογγυλών σωλήνων διαμέτρου 10-20 mm και πάχους τοιχώματος 2,0-4,0 mm.Υιοθετώντας το σχέδιο roll pass, η γραμμή παραγωγής μπορεί να κατασκευάσει συγκολλημένους χαλύβδινους σωλήνες με καλής ποιότητας μηχανική κατεργασία και συναρμολόγηση υψηλής ακρίβειας.
(1) Προδιαγραφές υλικού: |
|
Πρότυπο |
Συμμορφώνεται με το πρότυπο YB189-64 |
Υλικό |
Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα και κατασκευαστικός χάλυβας χαμηλού κράματος |
Μηχανικές ιδιότητες |
δs≤345Mpa δb≤610Mpa |
Πλάτος Λωρίδας |
30-80mm |
Πάχος λωρίδας: |
2,0-4,0 χλστ |
Εσωτερική διάμετρος πηνίων |
φ480~φ570mm |
Εξωτερική διάμετρος πηνίων |
φ1000~φ1800mm |
Βάρος πηνίου |
≤2,5Τ |
(2) Προδιαγραφή σωλήνων |
|
Διάμετρος σωλήνα |
Στρογγυλός σωλήνας: 10-20mm Ίδιο μέγεθος Rec.σωλήνας Πάχος: 1,0-2,0mm |
Μήκος |
6-12μ |
Ακρίβεια κοπής σωλήνων |
0-6mm |
Ταχύτητα διαμόρφωσης |
10-50μ/λεπτό |
(3) Ο αγοραστής θα πρέπει να αυτοπρομηθεύεται |
|
ΕΡΓΑΣΤΗΡΙ |
60x6m, H>5m (γερανός στο έδαφος) |
Εξουσία |
Περίπου 1212KW 380V/50Hz/3 φάσεις |
Νερό ψύξης κυκλοφορίας (ολόκληρο το σύστημα) |
Ροή: 20T/h~30 T/h Όγκος πισίνας: 30m3 |
Συμπιεσμένος αέρας (ολόκληρο το σύστημα) |
Παροχή: 5m3/min Πίεση: 5-7kg/cm2 |
Οι υπολοιποι |
Ο πωλητής θα παρέχει λίστα |
λωρίδα χάλυβα σε πηνίο→ ξετυλίγματος → ίσιωμα άκρου→ επιπεδωτικό→ συγκολλητή διάτμησης→ μονάδα υλικού αποθήκευσης → μορφοποιημένο, συγκόλληση, ψύξη, ακριβής σωλήνας Διά.μέγεθος → ακριβές μέγεθος μήκους σωλήνα, κοπή→ επιθεώρηση → συσκευασία
Εξοπλισμός που φθάνει στον αγοραστή, το προσωπικό των τεχνικών υπηρεσιών στη σκηνή εντοπισμός σφαλμάτων, συντήρηση, θέση σε λειτουργία εξοπλισμού, θέση σε λειτουργία, οδηγίες λειτουργίας και συντήρησης, υπεύθυνος για την τεχνική εκπαίδευση για τη λειτουργία εξοπλισμού και το προσωπικό συντήρησης του αγοραστή.Χρησιμοποιείται σε χρήστες να τηρούν τους κανόνες, υπό κανονικό εξοπλισμό λειτουργίας, από 12 μήνες από την ημερομηνία άφιξης του εξοπλισμού, όπως θετικό αντίκτυπο στην ποιότητα χρήσης, ζημιές εξαρτημάτων που οδηγούν στον εξοπλισμό δεν μπορεί να λειτουργήσει κανονικά, το εργοστάσιο θα δώσει επισκευή ή αντικατάσταση δωρεάν.
Εγχειρίδιο οδηγιών του Pipe Mill (παρέχεται ένα μήνα πριν από την ώρα παράδοσης)
Πιστοποιητικό επιθεώρησης (παρέχεται κατά τον χρόνο παράδοσης)
Φόρτωση Παραγγελίας (Παρέχεται κατά τον χρόνο παράδοσης)
Σχέδιο διάταξης (παρέχεται τη στιγμή ενός μήνα πριν από την ώρα παράδοσης)
Σχέδιο επίγειας βάσης (παρέχεται ένα μήνα πριν από την ώρα παράδοσης)
Διάγραμμα Ηλεκτρικής Αρχής
Σχέδιο συνολικής συναρμολόγησης κάθε μονάδας της γραμμής
Μέρος Διάγραμμα ευάλωτων εξαρτημάτων
λεπτομέρειες συσκευασίας
Αυτό το είδος μηχανής θα πρέπει να υιοθετεί γυμνή συσκευασία και θαλάσσια μεταφορά με εμπορευματοκιβώτιο.
Ωρα παράδοσης
Αποστέλλεται σε 45 ημέρες μετά την πληρωμή
