Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Διάμετρος σωλήνων: | 2576mm | Ταχύτητα προϊόντων: | Ανώτατο 50m/min |
---|---|---|---|
Υλικό: | χάλυβας άνθρακα, ανοξείδωτο, χαμηλός χάλυβας κραμάτων | Κοπή + Saw: | Κοπή πριονιών τριβής |
συνοδόντωση τροχών σκουληκιών: | Max.80m/λ. | Πάχος σωλήνων: | 4.010.0mm |
Υψηλό φως: | Κυλινδρικός μύλος ERW,Κοπής Machine Line |
1.1 γενικές πληροφορίες

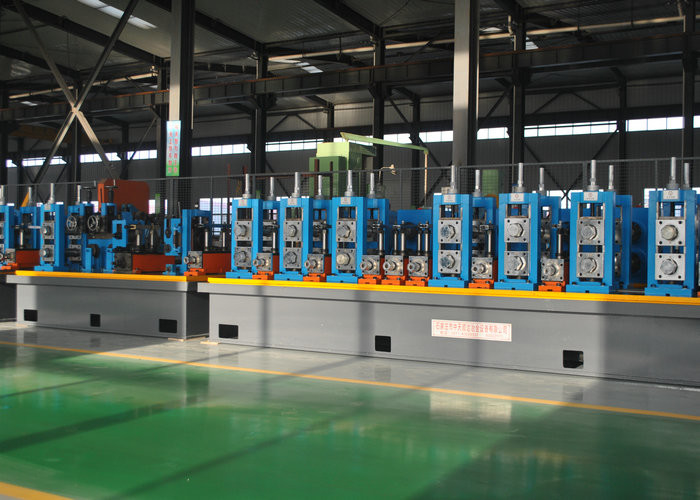

Αυτός ο εξοπλισμός χρησιμοποιείται ειδικά για producingΦ19-Φ76mm, τον υψηλής συχνότητας ευθύ ενωμένο στενά ραφή σωλήνα δ0.7-3.0 χιλ. και τον αντίστοιχο τετραγωνικό σωλήνα και τον ειδικός-διαμορφωμένο σωλήνα. Η σύνθεση του εξοπλισμού είναι από το decoiler στο καθορισμένου μήκους πριόνι κοπής. Η ταχύτητα κυλίσματος μπορεί να ρυθμιστεί αντίστοιχα μέσα στην κατάλληλη σειρά της διαμέτρου σωλήνων και του πάχους τοίχων.
1.2 εφαρμόσιμο υλικό
(1) καυτή, ελασματοποιημένη εν ψυχρώ λουρίδα χάλυβα και γαλβανισμένος (σύμφωνα με GB700-88 ή GB1591-88)
(2) υλικό: Low-carbon χάλυβας, χαμηλό κράμα steelδs≤345Mpa, δb≤610Mpa
1.3 κυλινδρικός μύλος ERW άλλο πρότυπο
Πρότυπο | Σειρά διαμέτρων | Πάχος σωλήνων | Ταχύτητα γραμμών (m/min) |
HG20 | 825.4MM | 0.31.2MM | 120 |
HG32 | 1032MM | 1.41.5MM | 120 |
HG50 | 1676MM | 0.72.5MM | 30-120 |
HG76 | 2576MM | 14MM | 30-100 |
HG89 | 3289MM | 14.5MM | 30-80 |
HG114 | 45114MM | 1.55.0MM | 30-60 |
HG165 | 60165MM | 37MM | 30-50 |
HG219 | 114219MM | 48MM | 20-40 |
HG273 | 114273MM | 410MM | 15-30 |
HG325 | 165325MM | 410MM | 10-30 |
HG426 | 165426MM | 412.7MM | 8-25 |
HG508 | 219508MM | 416MM | 8-20 |
1.4 γενική διαδικασία
Η πρώτη ύλη (σπείρα χάλυβα) → decoiling→ που κουρεύει και welding→ ισοπεδώνοντας →forming →de-σάλιασμα συγκόλλησης υψηλής συχνότητας άλεσης → μη-δύναμης συσσωρευτών → frame→ που δροσίζει unit→ ταξινομώντας τη μονάδα →rough που ισιώνει την καθορισμένου μήκους κοπή → →run έξω παρουσιάζει
1.5 τα προτεινόμενα απαραίτητα εξαρτήματα προετοίμασαν τον αγοραστή (για την αναφορά μόνο)
(1) περιοχή μηχανικού εξοπλισμού: 45m X4.5m (μήκος Χ πλάτος)
(2) περιοχή ηλεκτρικού εξοπλισμού: 5m X 4m (μήκος Χ πλάτος)
(3) βάση ιδρύματος μονάδων μηχανών (δείτε το σχέδιο βάσεων του προμηθευτή)
(4) δύο σύνολα υπερυψωμένου γερανού 5 τόνου ή 10 τόνων υπερυψωμένων γερανών.
(5) παροχή ηλεκτρικού ρεύματος:
(6) λεπίδες για την καταδίωξη του πριονιού, προδιαγραφή σύμφωνα με το βιβλίο οδηγίας. Η ποσότητα αποφασίζεται από τον πελάτη.
(7) μαγνητικός φραγμός για το σωλήνα συγκόλλησης, αγορά σύμφωνα με το σωλήνα που κάνει το μέγεθος.
(8) κάποιος θέτει Φ3», υψηλές αντλία 6m για το κρεβάτι μηχανών συγκόλλησης σωλήνων.
(9) 1 σύνολο λίμνης δροσίζοντας νερού για την σωλήνας-ένωση του κρεβατιού μηχανών, του υδροσωλήνα όγκου 25m3with, του μετρητή πίεσης νερού και της βαλβίδας. (Η ποσότητα και τα μεγέθη θα αποφασιστούν σχετικά με την περιοχή, κατόπιν αγορά έξω)
(10) ηλεκτρικό κύκλωμα μονάδων μηχανών. Πρίν συγκεντρώνει, το κύκλωμα πρέπει να φθάσει στο ηλεκτρικό γραφείο του υψηλής συχνότητας δωματίου. Ηλεκτρική σύνδεση για το υψηλής συχνότητας δωμάτιο για να ελέγξει συνολικά το σταθμό πινάκων και κουμπιών. (Η ποσότητα και τα μεγέθη θα αποφασιστούν σχετικά με την περιοχή, κατόπιν αγορά έξω)
(11) ένα υψηλής συχνότητας δωμάτιο για τη μονάδα μηχανών. Υιοθέτηση του εδάφους ή της σοφίτας σύμφωνα με το σχεδιάγραμμα του πελάτη.
(12) αεροσυμπιεστής: ένα σύνολο (αγορά αγοράς)
(13) ο ανυψωτικός εξοπλισμός και η σχεδίαση για την εγκατάσταση της μηχανής, (γερανός, σχοινί χαλύβδινων συρμάτων, κ.λπ.) μέγιστο βάρος ενός μέρους είναι 8tons.
Οι υπηρεσίες μας
Εξασφάλιση ποιότητας
θα είμαστε responsilbe γιατί το ποιοτικό πρόβλημα προέκυψε από το σχέδιο και την κατασκευή με ένα έτος μετά από την επιτυχή εγκατάσταση και τη διόρθωση και όλες οι δαπάνες για την αντικατάσταση των μερών και των συστατικών (αποκλείστε τους ανθρώπινους παράγοντες και τα vulerable συστατικά) θα γεννηθούν από μας!
Διόρθωση
1) Το εργοστάσιο θα στείλει τους μηχανικούς 1-2technical για την εγκατάσταση και την εξεταστική λειτουργία
2) Η περιοχή, το ίδρυμα εξοπλισμού, οι δροσερές οικοδομήσεις κ.λπ. αρμόδιες από τον αγοραστή σύμφωνα με το υλικό εξοπλισμού που παρέχει από τον προμηθευτή, ο εξοπλισμός για την εγκατάσταση (εξοπλισμός ανελκυστήρων, εργαλείο κ.λπ.), το βοηθητικό υλικό εγκαταστάσεων (καλώδιο, σωλήνας κίνησης, υδροσωλήνας και ούτω καθεξής), η εργατική δύναμη που τακτοποιείται από τον αγοραστή.
3) Ο αγοραστής είναι αρμόδιος για την παροχή ηλεκτρικού ρεύματος, την παροχή νερού και το εφοδιασμό υγραερίου στο συνδετήρα διεπαφών εξοπλισμού
4) Σημειώσεις προετοιμασιών αγοραστών
(α) η συσκευή μηχανημάτων παίρνει τη θέση (length* πλάτος)
(β) παροχή ηλεκτρικού ρεύματος: Κύρια δύναμη στον πάγκο ελέγχου εξοπλισμού, θέση μονάδων
(γ) τροφή αέρα: Αεροσυμπιεστής (1,5 κυβικοί μετρητές/πρακτικά
(δ) παροχή νερού: Πηγή νερού στο σταθμό μηχανών
